Экономия на отоплении до 70 %!
Это эффективная и экологически чистая система отопления, горячего водоснабжения, которая переносит тепло из окружающей среды в Ваш дом.
- Тепловой насос Octopus IS 48 (Швеция). Цена: 6 000 €
- Тепловой насос Octopus IS 61 (Швеция). Цена: 6 500 €
- Тепловой насос Octopus IS 81 (Швеция). Цена: 8 500 €
- Тепловой насос Octopus IS 120 (Швеция). Цена: 11 500 €
Тепловой насос Octopus IS 48 (Швеция)
Цена: 6 000 €
Краткие характеристики:
Воздушно - водяной тепловой насос Octopus предназначена для экономичного отопления и производства горячей воды в жилых домах, в производственных зданиях, спортивных и других помещениях. По сравнению с традиционными системами отопления Octopus позволяет сократить расходы до 75 %. Использование Octopus позволяет покрыть примерно 80...85 % годового энергопотребления.
Тепловой насос - это устройство, которое превращает низкотемпературную энергию на высокотемпературную. Наглядно это означает, что с помощью теплового насоса даже в зимние холода можно брать тепло из наружного воздуха для обогрева помещения. Это возможно благодаря циркулирующем в тепловой помпе носителю энергии или хладагента, температура кипения которого в зависимости от давления у - 43°C. По сравнению с такой температурой воздуха теплое, даже если его температура минус два десятка градусов, и сжиженный газ (хладагент) превращается в пар. Необходима для испарения энергия берется из воздуха. Площадь профиля одного испарителя воздушно водяного теплового насоса Octopus эквивалентна 800 м труб почвенной теплового насоса, находящихся в земле. На передачу теплоты существенно влияющих на движение воздуха (ветер) и его относительная влажность. Влага, находящаяся в воздухе, конденсируется на холодном профили испарителя, при этом поглощается энергия, высвобождаемая при испарении. На профиле образуется иней или лед, который по сути является для хладагента аккумулятором тепловой энергии.
Пара (газ) сжимается в компрессоре, в результате чего его температура поднимается, в зависимости от давления, до 80°C. В конденсаторе (теплообменнике) пары (газ) конденсируется, а энергия, высвобождаемая, передается воде отопительной системы. Вернуться в коллектор сжиженный хладагент проходит через расширительный клапан, где давление и температура хладагента падают до начального уровня.
Преимущества системы Octopus
- простота и дешевизна установки (не требуются землекопных или бурильные работы, размер и форма земельного участка не имеют значения);
- полностью автоматическая, не требует ухода;
- совместима со всеми системами водяного отопления;
- устойчива к неблагоприятным климатическим условиям;
- высокая надежность в работе
- Испаритель Ice-Stick;
- Конденсатор;
- Циркуляционный насос;
- Дополнительное отопление;
- Электронный блок управления OctoEL;
- Датчик температуры в помещении;
- Расширительный бак;
- Радиаторы и / или обогрев пола;
- Теплообменник;
- Электробойлер для получения горячей воды
Потребность в отоплении в доме зависит от множества различных факторов. Большую часть года достаточно энергии от солнца, людей и бытовых электрических приборов. Однако осенью, зимой и весной дом необходимо отапливать несколько больше. Насколько больше, зависит от интенсивности энергии в доме, вентиляции, бытового отопления, температуры окружающей среды, дождей, термической деформации и солнца.
Система управления OctoEL раз за это и отвечает. Эта система просто производит необходимую для дома количество тепла, чтобы поддержать равномерную температуру в помещении. С OctoEL никогда не производится тепла больше, чем необходимо, при этом сама возможно низкая конденсация и соответственно также наибольшая экономия.
Через теплообменник тепловая энергия направляется в центральную отопительную систему. В зависимости от температуры окружающего воздуха каждый потребленный киловатт-час. электроэнергии дает от 2,5 до 5 киловатт-час. тепловой энергии.
Максимально эффективно Octopus работает при температуре наружного воздуха +5 ...- 5°C. Но это не значит, что тепловой насос не работает при более высоких или более низких температурах наружного воздуха. Только снижается его эффективность. При температуре -20°C производительность теплового насоса Octupus также достаточно высока. В периоды максимальной нагрузки (особенно при низкой температуре наружного воздуха или быстром охлаждении помещения) используется дополнительная система отопления: газовое или электрическое, на жидком или твердом топливе. Дополнительное отопление включается в работу автоматически.
- Теплопоглощающий элемент - низкого давления. Эта часть теплового насоса называется испарителем Ice - Stick. Через испаритель течет хладагент с низкой температурой и точкой кипения. Испаритель нагревается окружающими элементами, в результате чего хладагент испаряется.
- Элемент повышения давления - высокое давление. Эта часть - компрессор. Нагретый хладагент резко сжимается, и давление повышается, так что значительно поднимаются и температура, и точка конденсации.
- Элемент выделения тепла - высокое давление. Эта часть теплового насоса подает тепло в дом, она называется теплообменник. Хладагент течет через теплообменник с высокой температурой и точкой конденсации. В теплообменнике хладагент охлаждается отопительной системой дома (например, радиаторами, напольным отоплением), в результате чего хладагент конденсируется.
- Элемент сниженного давления - низкого давления. Эта часть состоит из дроссельного вентиля, который расширяет охлажденный хладагент. Это снижает давление.
Сравнительные характеристики
В таблице ниже представлена приблизительная стоимость отопления за год помещение 200 м2 при непрерывной работе с помощью теплового насоса Octopus и различных отопительных котлов:
Вид топлива
|
Тип оборудования
|
Ед. изм.
|
Теплотворность (кВт)
|
Цена ед.изм. (грн.)
|
Стоимость 1 кВт. (грн.)
|
Общая стоимость за год (грн.)
|
Примечание
|
Магистральный природный газ
|
Газовый котел с вентиляторной горелкой
|
м3
|
10
|
1,5
|
0,15
|
10500
|
без учета КПД газового оборудования
|
Привозной сжиженный газ
|
Газовый котел с вентиляторной горелкой
|
литр
|
10
|
3
|
0,30
|
27000
|
без учета КПД газового оборудования
|
Дизельное топливо
|
Котел с вентиляторной горелкой
|
литр
|
10
|
6
|
0,60
|
54000
|
без учета КПД оборудования
|
Сетевая эл. энергия
|
Водогрейный теновой котел
|
кВт
|
1
|
0,25
|
0,25
|
22500
|
без учета КПД оборудования и ночного тарифа
|
Тепловой насос
|
Octopus IS 48
|
кВт
|
3
|
0,25
|
0,08
|
8000
|
Максимальная эффективность, без учета ночного тарифа
|

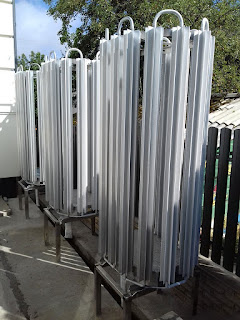

На момент продажи тепловой насос полностью готова для монтажа. Устройство монтируется на расстоянии 2-20 м от жилого дома. Выбирается место, наиболее продувается ветрами. Ледяная скульптура, формируется благодаря действию испарителя, станет оригинальным украшением Вашего участка. Трубы, с помощью которых испаритель соединен с домом, закопаны на глубине 60 см. Тепловой насос не требует ухода. Опыт использования в течение 15 лет подтверждает надежность насоса ..
Систему можно комплектовать в соответствии с требуемой мощностью. Для небольших, в основной своей массе индивидуально домов предназначены такие комплекты, в которых теплообменники, малый щиток управления автоматикой и электрообогреватель можно смонтировать на стене подвала или гаража. Там же размещается расширяющая емкость и циркуляционный насос отопительной системы.
Хр - модуль теплового насоса отдельно от Ice-Stick и поэтому может быть размещен в наиболее удобном месте. В котельной или в соседнем с домом помещении. При использовании модели Хр территория между Ice - Stick и тепловым насосом служит в качестве наземного обогрева.
Х - модуль теплового насоса встроен в Ice- Stick, так что между домом и Ice-Stick должны быть проложены два изолированных трубопроводов и два электрических кабеля. Система управления OctoEL размещена внутри дома.
Технические характеристики тепловых насосов Octopus
Параметры, название
|
Модель IS 48
|
Модель IS 61
|
Модель IS 81
|
Модель IS 120
|
Максимальная тепловая мощность
|
10-15 кВт
|
15-20 кВт
|
20-30 кВт
|
30-40 кВт
|
Испаритель
|
-
|
-
|
-
|
-
|
Количество секций в испарителе
|
12 шт.
|
14 шт.
|
2х12 шт.
|
3х12 шт.
|
Вес испарителя, кг
|
97
|
107
|
2х97
|
3х97
|
Габаритные размеры испарителя, мм
|
1050х850х2250
|
1050х850х2250
|
1050х850х2250
|
1050х850х2250
|
Хладагент
|
R-290
|
R-290
|
R-290
|
R-290
|
Количество хладагента в системе, кг
|
1
|
1
|
2
|
3
|
Средний коэффициент СОР
|
3,5...4,5
|
3,5...4,5
|
3,5...4,5
|
3,5...4,5
|
Тип компрессора
|
Scroll / спиральный (Danfoss)
|
Scroll / спиральный (Danfoss)
|
Scroll / спиральный (Danfoss)
|
Scroll / спиральный (Danfoss)
|
Мощность компрессора, кВт
|
3
|
4
|
5
|
8
|
Электропитание компрессора, в
|
380
|
380
|
380
|
380
|
Уровень шума (внутренний блок), дБ
|
45
|
45
|
45
|
45
|
Максимальное расстояние между внутренними и внешними блоками
|
50 м (возможно увеличение до 100 м)
|
50 м (возможно увеличение до 100 м)
|
50 м (возможно увеличение до 100 м)
|
50 м (возможно увеличение до 100 м)
|
Мощность встроенного электронагревателя
|
6 кВт
|
6 кВт
|
9 кВт
|
12 кВт
|
Тепловая производительность нагрева, кВт * ч
|
20 000...35 000
|
25 000...50 000
|
35 000...70 000
|
65 000...95 000
|
Максимальная температура,°C
|
55°С (с электротэном 65°С)
|
55°С (с электротэном 65°С)
|
55°С (с электротэном 65°С)
|
55°С (с электротэном 65°С)
|
Размер внутреннего блока, мм
|
605х580х750
|
605х580х750
|
605х580х750
|
605х580х750
|
Вес внутреннего блока, кг
|
105
|
110
|
115
|
125
|
Предохранитель, A (плавкий)
|
16
|
20
|
25
|
32
|
Диаметр подающей трубы для хладагента
|
3/8"
|
3/8"
|
1/2"
|
1/2"
|
Диаметр обратной трубы для хладагента
|
7/8"
|
7/8"
|
7/8"
|
7/8"
|
Диаметр подающей и обратной трубы для водяного контура
|
28 мм
|
28 мм
|
28 мм
|
28 мм
|
Примеры систем:
